一．機床主要技術參數
|
項 目 |
單位 |
規格 |
備注 |
|
|
最大回轉直徑 |
mm |
Φ800 |
|
|
|
卡盤直徑 |
mm |
Φ500（三爪） |
|
|
|
最大工件長度 |
mm |
500 |
|
|
|
滑板上最大回轉直徑 |
mm |
Φ480 |
|
|
|
主軸 |
主軸孔直徑 |
mm |
Φ90 |
|
|
轉速級數 |
|
九級 |
|
|
|
轉速范圍 |
r/min |
42-425 |
|
|
|
主電機功率 |
kW |
7.5 |
|
|
|
X/Z軸快移速度 |
m/min |
6/10 |
|
|
|
X軸行程 |
mm |
400 |
|
|
|
Z軸行程 |
mm |
500 |
|
|
|
導軌長度 |
mm |
1060 |
|
|
|
導軌寬度 |
mm |
540 |
|
|
|
刀架 |
刀架形式 |
|
方刀臺 |
|
|
刀方尺寸 |
mm |
200×200 |
|
|
|
中心高（距床身/地面） |
mm |
400/950 |
|
|
|
最大工件重量 |
t |
0.5 |
|
|
|
機床重量 |
t |
2.7 |
|
|
|
整機尺寸(長/寬/高) |
mm |
2380/1400/1160 |
|
|
二. 機床精度
|
檢 驗 項 目 |
檢驗標準 |
|
加工精度 |
0.03 |
|
加工工件圓度 |
0.005 |
|
加工工件圓柱度 |
0.03 / 300 |
|
加工工件平面度 |
0.025/Ф300 |
|
加工表面粗糙度 |
Ra3.2μm |
三. 機床主要配置
床頭箱1件,卡盤1件，床身1件，主電機1臺，進給電機1臺，溜板總成1套，方刀臺1件，卡盤扳手1件。

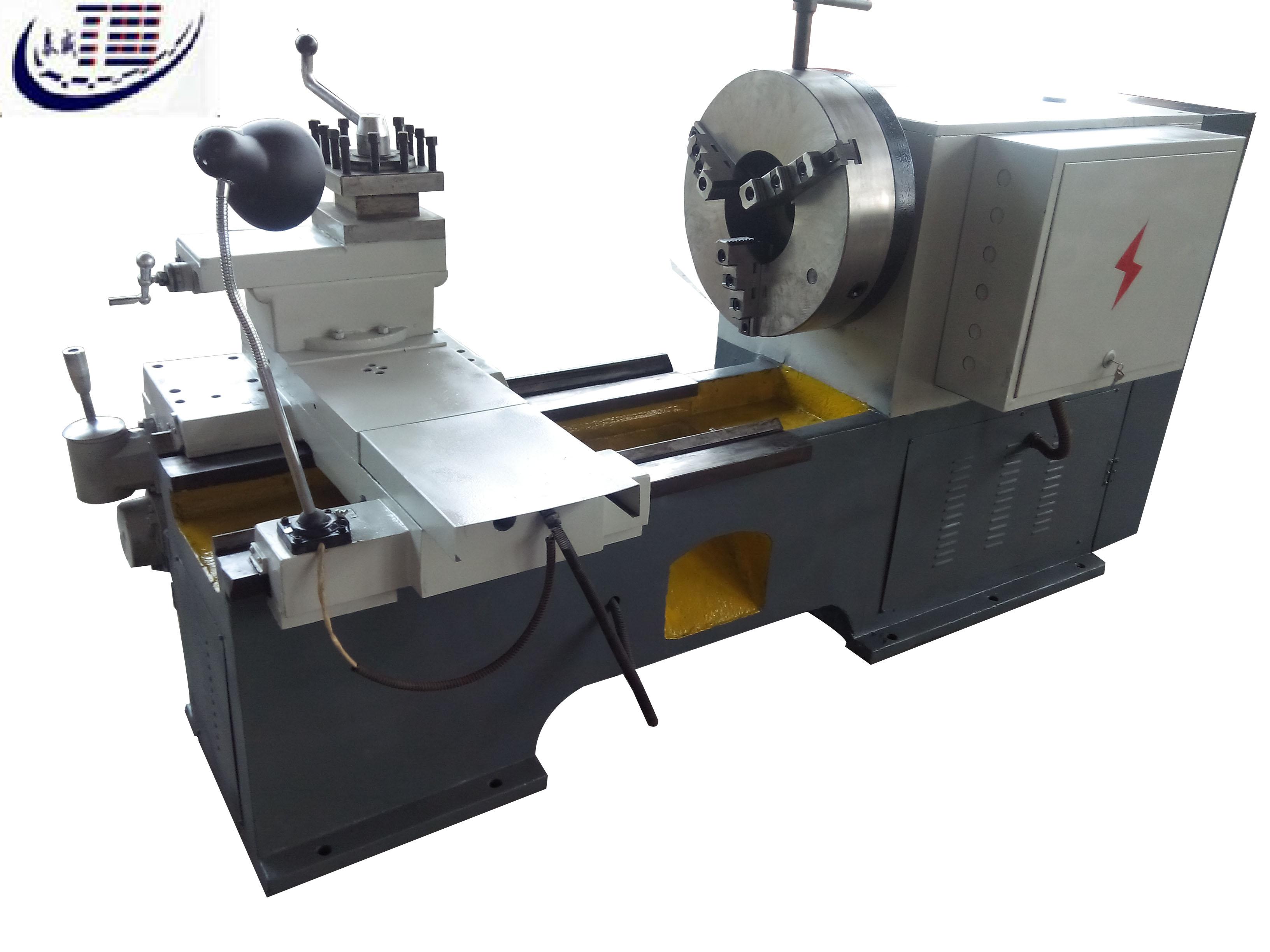

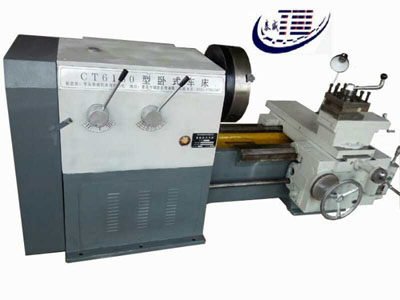

普通臥式車床
